Elektromagneter för lyft & fastspänning
Varför välja våra elektromagneter?
Destaco Svenska AB distribuerar ett brett sortiment magneter från Assfalg för lyftning och fastspänning på den svenska marknaden, inklusive pneumatiska modeller för robothantering. Tack vare kostnadsfri CAD-nedladdning, webbshop och ett direkt offertformulär kan du få rätt lösning snabbt.
- Hög säkerhet: Våra elektromagneter finns i två versioner – Holding (H) som magnetiseras när ström tillförs, samt Loosening (L) som tvärtom släpper lasten först när spänning appliceras.
- Låg energi: Full hållkraft nås redan vid 12 V, 24 V DC eller 240 V AC.
- Kompakt design: Små diametrar och låg vikt gör dem perfekta i fixturer och robotgripdon.
Översikt över sortimentet
Holding-magneter (H-versioner)
| Modell | Ø (mm) | Höjd (mm) | Hållkraft (N) | Spänning (V) | Effekt (W) | Vikt (kg) | Typ |
|---|---|---|---|---|---|---|---|
| M521-72 H | 25 | 20 | 113 | 12 DC | 2,16 | 0,07 | A |
| M521-72 H | 25 | 20 | 113 | 24 DC | 2,16 | 0,07 | A |
| M521-73 H | 30 | 24 | 253 | 12 DC | 3,36 | 0,11 | A |
| M521-73 H | 30 | 24 | 253 | 24 DC | 3,36 | 0,11 | A |
| M521-74 H | 40 | 27 | 575 | 12 DC | 5,5 | 0,21 | B |
| M521-74 H | 40 | 27 | 575 | 24 DC | 5,5 | 0,21 | B |
| M521-75 H | 50 | 30 | 1 097 | 12 DC | 5,7 | 0,36 | B |
| M521-75 H | 50 | 30 | 1 097 | 24 DC | 5,7 | 0,36 | B |
| M521-75 H | 50 | 30 | 1 097 | 240 AC | 8,56 | 0,41 | B |
| M521-76 H | 65 | 35 | 1 677 | 12 DC | 8,2 | 0,71 | B |
| M521-76 H | 65 | 35 | 1 677 | 24 DC | 8,2 | 0,71 | B |
| M521-76 H | 65 | 35 | 1 677 | 240 AC | 10,7 | 0,74 | B |
Loosening-magneter (L-versioner)
| Modell | Ø (mm) | Höjd (mm) | Hållkraft (N) | Spänning (V) | Effekt (W) | Vikt (kg) | Typ |
|---|---|---|---|---|---|---|---|
| M521-77 L | 35 | 48 | 285 | 24 DC | 5,5 | 0,35 | C |
| M521-77 L | 35 | 48 | 285 | 240 AC | 5,5 | 0,35 | C |
| M521-78 L | 50 | 63 | 471 | 24 DC | 8,5 | 0,87 | D |
| M521-78 L | 50 | 63 | 471 | 240 AC | 8,5 | 0,88 | D |

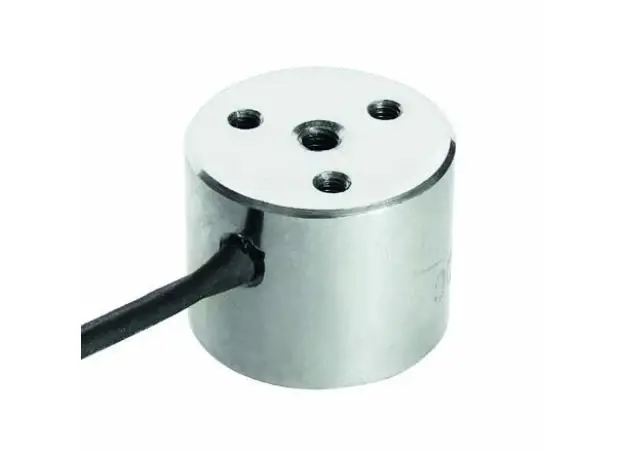

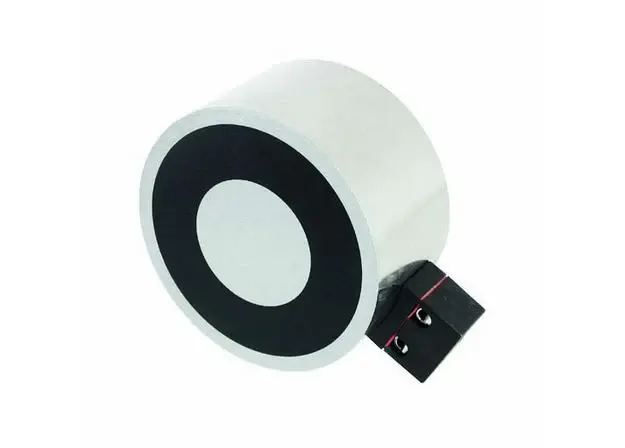

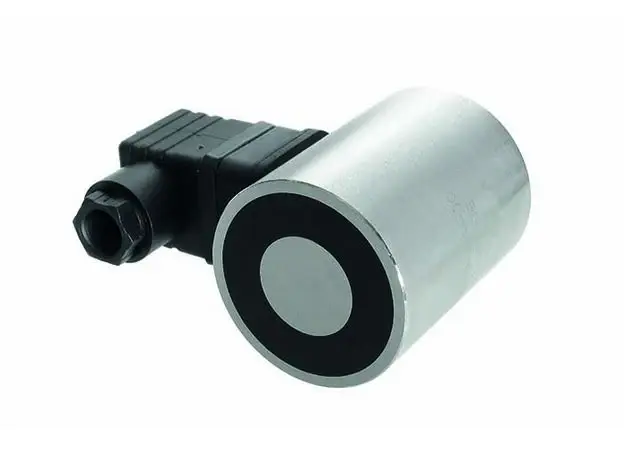

Anslutningar: Typ A kabel, typ B klämplint, typ C/D Hirschmann-kontakt.
När du väljer en magnetvinkel från Destaco får du en lösning som är byggd för att hålla, även under de mest krävande förhållandena.
Elektromagnet 12 V – branschstandard för lågspänning
En elektromagnet 12 V är det naturliga valet där lågspänningsmatning redan finns i maskinen. Serien M521 uppnår exempelvis full hållkraft från 113 N (Ø 25 mm) upp till 1 677 N (Ø 65 mm) på just 12 V DC. Kombinationen lågspänning och låg effekt (2–8 W) minskar värmeutveckling, förenklar kabeldragning och skapar ett säkrare arbetsflöde i både fixturer och cobot-celler.
Köpa elektromagnet – så går det till
- Välj hållkraft & diameter
Använd tabellen eller kolla PDFen ovan för att matcha detaljvikt och önskad säkerhetsfaktor. - Definiera driftfall
Holding passar transportörer där lasten släpps vid strömavbrott; Loosening ger fail-safe-grepp vid avstängd spänning. - Bestäm spänning & anslutning
Har du 12 V DC i styrskåpet väljer du elektromagnet 12 V; finns bara AC välj typ C som har inbyggd likriktare. - Skicka offert
Fyll i offertformuläret längst ner på sidan; så återkommer vi oftast samma dag.
Pris för Elektromagneter – vad påverkar kostnaden?
Faktor | Påverkan på priset | Tips för kostnadseffektivitet |
Hållkraft | Högre kraft kräver större kärna → högre materialkostnad | Välj inte mer kraft än processen kräver; säkerhetsfaktor 2 räcker ofta |
Diameter & kapsling | Större hölje ger mer stål och koppar | Optimeras med CAD-simulering i tidigt skede |
Anslutning | Hirschmann med likriktare är dyrare än kabel | Har du DC-matning? Välj Typ A och spar komponenter |
Driftversion | Loosening-modeller innehåller permanentmagnet → högre pris | Behövs fail-safe? Annars räcker Holding-version |
Observera att priset även påverkas av råmaterialmarknaden (koppar, stål) och valutakurs mot euro eftersom produktionen sker i Tyskland. Offertsystemet uppdateras löpande så du får aktuella tal vid förfrågan.
Kontakta oss för elektromagneter
Destaco kombinerar ett brett sortiment elektromagneter, snabb offerthantering och djup teknisk kunskap för att hjälpa dig från idé till drift. Kontakta oss så hjälper vi dig hitta rätt lösning.
